一、AI算力扩张：打开锡消费的第二增长曲线

全球算力基建与数据中心的集中投放，使锡作为“算力焊料”（Computational Solder）的隐性增量逐渐进入市场视野。理解这一增量的前提，是理解锡在电子互连中的不可替代性：锡的物理特性——低熔点（232℃）、优异的导电性、可靠的焊接强度——决定了它是电子互连环节无可替代的基材。全球约53%的精炼锡用于焊料领域，其中约70%为电子焊料，覆盖AI服务器芯片封装、高速光模块、PCB板级互连等大算力核心环节。

量化框架：数据中心耗锡密度 据SMM分析，每GW已安装AI数据中心对应的锡用量约为1,200–1,500吨。这一数字的内部结构分布为：服务器/GPU/网络系统耗锡500–1,500吨，电力系统与开关设备耗锡100–400吨，控制/通信/冷却系统耗锡50–200吨。需要特别指出的是，上述电力系统耗锡主要指向低压配电柜、UPS和接地铜网的辅助焊点，绝对量级较为有限——这将在第三部分详细展开。

增量弹性来源：单机耗锡的断崖式跃迁 SMM预测2025–2030年全球算力新增装机CAGR为24%，其中2026年装机环比增长约65%。锡在此周期中的增量弹性之所以显著，根源在于AI服务器与传统通用服务器之间的单机耗锡存在悬殊差距。

需求端的资本开支映射 从区域投放看，美国云厂商（AWS、Azure、GCP）与国内阿里、腾讯、字节等头部云厂商的AI Capex是核心驱动力。2025年全球AI服务器出货量约213万台，2026年有望突破400万台——这对应着锡消费增量的加速释放。综合SMM和金瑞相关统计口径，锡的消费增量中约60–70%由AI算力相关领域（AI服务器 + AI PC + 光模块 + 先进封装）贡献，占全球锡消费增量的大头。这一比例决定了锡在“算力金属”叙事中的核心受益地位。

数据来源：SMM

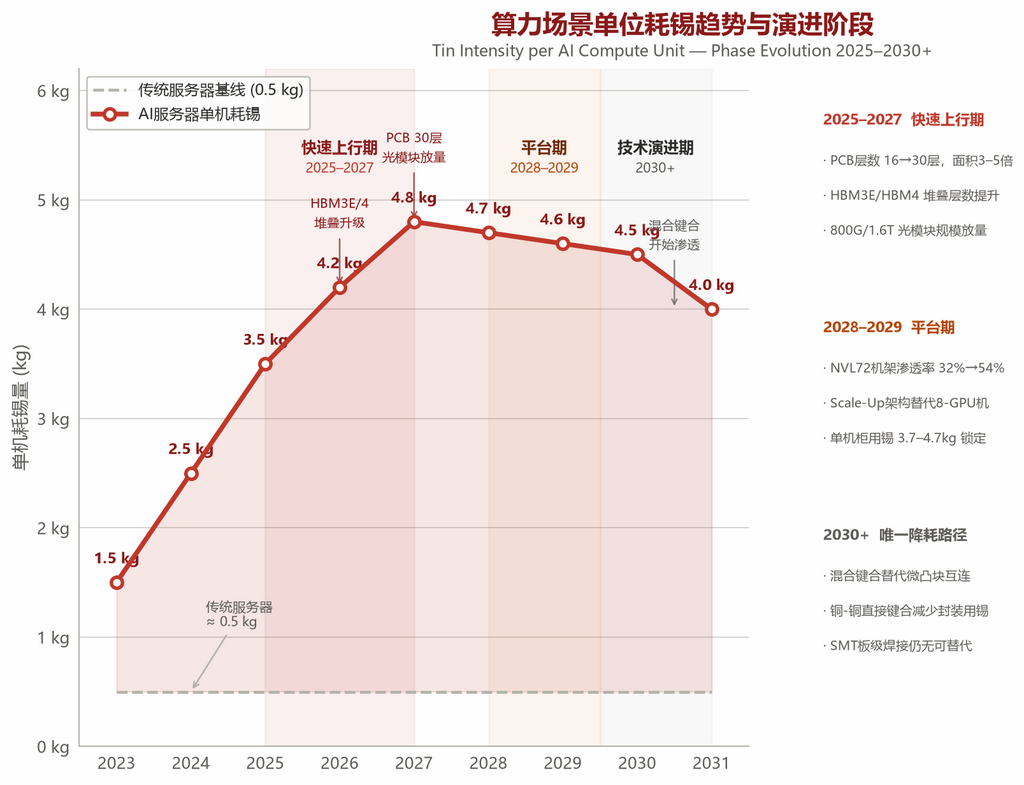

二、算力场景单位耗锡：震荡上行，远期平台

理解锡在算力场景中的需求韧性，需要首先澄清一个关键前提：锡在算力中的90%以上是以焊料形态存在（锡银铜合金SAC305/SAC105等无铅体系）。这决定了两个核心逻辑： 第一，在板级焊接环节，不存在由铝材料或光互连技术直接替代锡基焊料的成熟路径，锡的物理化学特性（低熔点、高导电性、可靠润湿性）在电子焊接场景中具有结构刚性； 第二，短中期HBM堆叠提升焊点密度，但2030年后若混合键合在部分先进封装放量，才可能形成局部替代。整体来看，单位耗锡曲线呈现“震荡上行 + 远期平台”的形态。

2025–2027年：单耗快速上行期 当前正处于AI服务器单机耗锡增长较为陡峭的阶段。三个并行的技术驱动力相互叠加：

• PCB层数与面积跃升： AI服务器主板层数由传统8–12层抬升至16–20层甚至30层，PCB面积达到传统机的3–5倍。多层板意味着焊点数量的指数级增长——按高端AI服务器主板配置测算，单台AI服务器PCB相关用锡增量最高可达约1.32公斤。

• HBM堆叠代际升级： HBM3E向HBM4推进，堆叠层数由8Hi向12Hi、16Hi演进。单颗GPU与HBM间的微凸点（Micro-bump）数量达十万级，间距缩至10–15μm，BGA焊球用量随I/O密度成倍增加。每增加一层HBM堆叠，对应新增数千至数万个微凸点，每一次连接均需消耗锡基焊料。

• 光模块速率跃迁： 800G/1.6T光模块进入规模放量期。高速光器件内部焊盘间距仅数十微米，需使用Type 4–Type 8超细锡粉制备的特种锡膏。单个光模块的用锡量虽小，但在万卡级智算中心中，光模块数量以万为单位计算，总量弹性显著。

2028–2029年：单耗进入平台期 进入2028年后，单位耗锡的上行动能预计将边际减弱。AI整机柜（如NVL72、GB200等）的渗透率预计从2026年的约32.5%提升至2030年的约53.8%。Scale-Up架构替代部分传统8-GPU服务器后，单机柜用锡量预计大致稳定在3.7–4.7 kg区间，无明显上行催化。在先进封装层面，Chiplet和2.5D/3D CoWoS持续渗透，但单芯片微凸点用锡已接近数十克量级，边际增量放缓。这一时期锡消费的增长将更多由装机量的“广度”驱动。

2030年后：主要的降耗风险路径——混合键合 目前技术路线图中，可能对锡消费构成下行风险的是混合键合（Hybrid Bonding）技术。该技术去掉锡银焊帽，采用铜-铜直接键合，理论上可削减封装环节的部分用锡。然而，其实际影响需要客观评估：

• 混合键合当前仅应用于最先进制程节点（如HBM4+的后段、CIS图像传感器等），规模放量节奏预计在2030年之后，且渗透速度取决于良率爬坡和成本收敛。

• 关键约束： 板级SMT焊接（占AI全链路用锡的约97%）目前无法被混合键合替代。板级焊接涉及全板成千上万个元器件的电气连接，高度依赖锡膏的回流焊和锡丝的波峰焊，这些工艺尚无“铜-铜直接键合”的替代路线。

因此，即便混合键合在先进封装领域逐步渗透，其对锡消费总量的影响也将主要局限于芯片封装环节（约5–12%），而非全局性的需求冲击。

数据来源：SMM

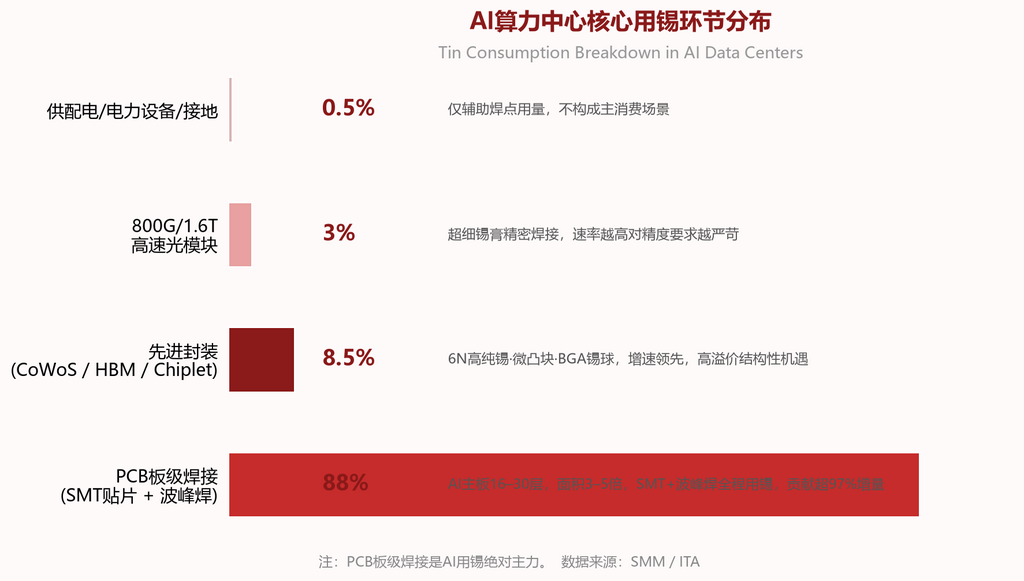

三、算力中心核心用锡环节拆分

算力中心的锡消费集中在几个明确的环节，其中PCB板级焊接是绝对主力，先进封装虽然总量占比有限但增长弹性最高，而供配电环节用锡极为有限。以下逐一展开：

 3.1  PCB板级焊接：占85–92%，绝对主力

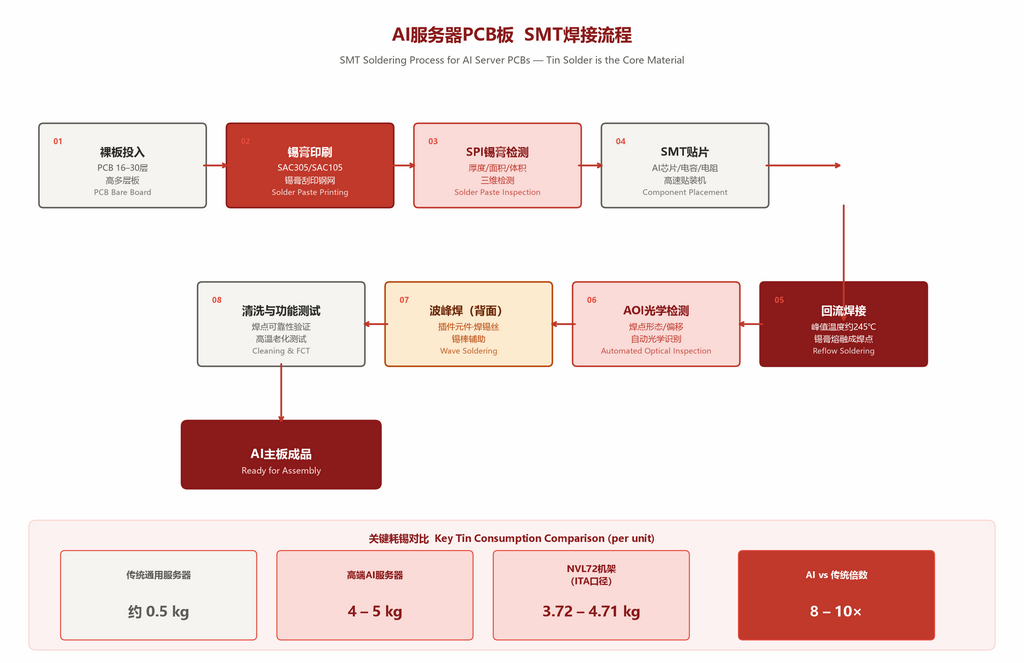

AI服务器主板（16–30层，面积是传统机的3–5倍）上的全板元器件——从GPU芯片到贴片电容电阻——均通过SMT贴片+波峰焊完成电气连接，全部依赖锡基焊料（锡膏为主、锡丝为辅）。AI用锡增量中，PCB电镀+SMT贴片贡献超过97%，是锡需求的真正载体。 以数据为例，一座万卡级AI算力中心，仅PCB焊锡需求就达2.5–3.2吨。这意味着数据中心建设周期中的锡消费具有高度集中的释放特征。

 3.2  先进封装（CoWoS/HBM/Chiplet）：占5–12%，弹性最高

GPU Die与Substrate Bonding、HBM堆叠与中介层互连、Chiplet芯粒间的微凸点，这些环节普遍使用高纯锡（6N级别，即99.9999%纯度）制成的锡球、微凸块和超细锡膏。单颗高端AI芯片封装用锡可达数十克，且6N高纯锡的溢价远高于普通锡锭。 相关统计显示，芯片端（含先进封装+EUV光刻相关）占AI全链路锡耗仅2–3%，但增速领先、单价高，是锡产业的结构性机遇。目前6N高纯锡的主要供应商包括锡业股份、马来西亚冶炼企业（MSC）和云南乘风等，供给格局高度集中。

 3.3  800G/1.6T高速光模块：占2–5%

光芯片、激光器、探测器与光模块基板的互连，需使用超微锡膏完成微米级精密焊接。光模块外壳密封、高速连接器的导电焊同样配套锡系焊片。从800G向1.6T的升级，意味着焊盘间距进一步缩小，超细锡粉规格（Type 6以上）的需求将持续增加。

 3.4  供配电/电力设备/接地：占比 < 1%

仅数据中心低压配电柜、UPS和接地铜网的辅助焊点用到少量焊锡，不构成锡的主消费场景。供配电环节在锡消费中的比重较小，锡在算力链中的角色本质上是"连接"而非"传输"，焊点才是锡的真正载体。

四、锡材品类与产业链验证

数据来源：SMM

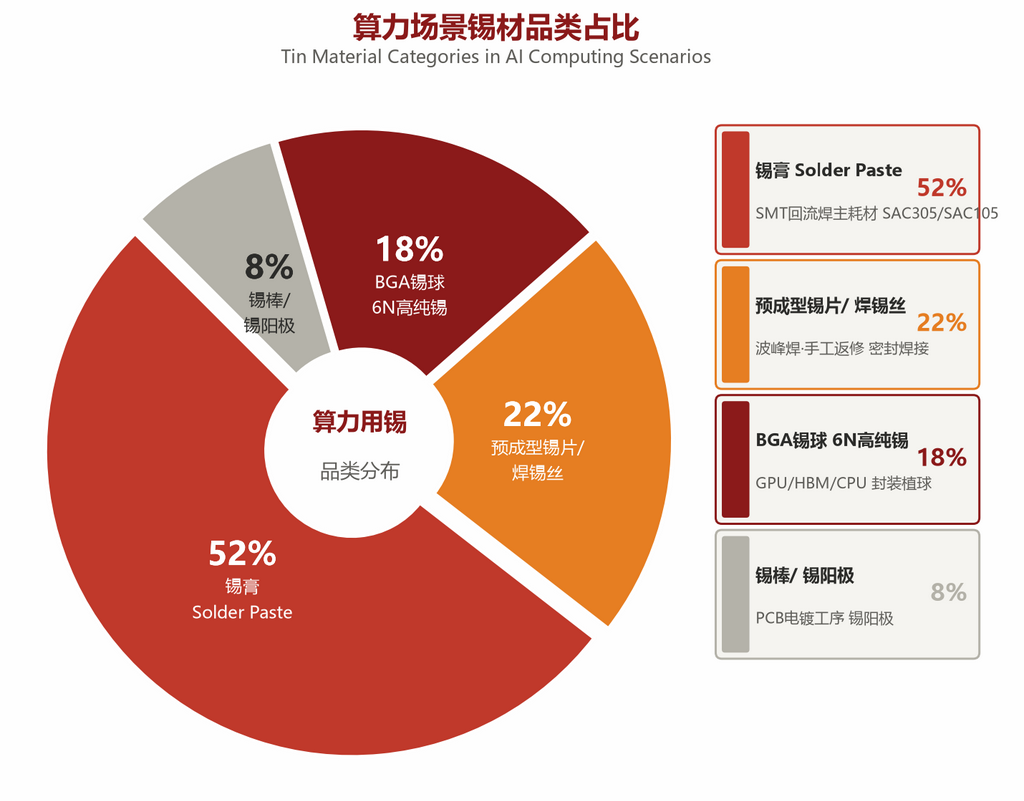

4.1  锡膏（Solder Paste）：占算力用锡约50–55%

锡膏是SMT贴片的主耗材，AI服务器主板和光模块PCB均以锡膏回流焊为核心工艺。高端品类为SAC305（Sn96.5/Ag3.0/Cu0.5）和SAC105，对应RoHS无铅要求。超细粉规格（Type 4–Type 8）用于光模块微小焊盘，是当前产能最为紧缺的规格，反映了算力升级对锡粉加工精度的新要求。

4.2  预成型锡片/焊锡丝：占约20–25%

波峰焊、手工返修、光模块外壳密封焊接等环节使用。单机柜耗用不大，但总量随装机规模线性增长，属于"量增型"品种，价格弹性相对温和。

4.3  BGA锡球（6N高纯锡）：占约15–20%

GPU、HBM、CPU的封装植球核心耗材，单价在所有锡材品类中最高。单颗高端AI芯片的BGA焊球数量达数千至数万颗。6N（99.9999%）高纯锡的供给格局高度集中——锡业股份全球市占率第一，马来西亚Smelting和云南乘风为主要补充供应方。这一品类的增长不仅受益于AI芯片出货量的增加，还受益于单芯片焊球密度的持续提升（HBM堆叠→I/O密度↑→BGA球数↑），属于"量价齐升"品种。

4.4  锡棒/锡阳极（电镀用）：占约5–10%

PCB板电镀工序使用的锡阳极，AI服务器高多层板电镀耗锡量增加。相对其他品类而言，锡阳极的技术壁垒和附加值较低，属于跟随性增长品种。

结论

第一，AI算力扩张对锡消费的拉动是结构性的，而非周期性的。

传统服务器单机耗锡约0.5公斤，而AI服务器已达4–5公斤，8–10倍的跃迁并非渐进式的升级，而是需求函数的重构。SMM预测2025–2030年全球算力新增装机CAGR 24%，这一增速与单机耗锡的持续上行叠加，意味着锡在AI算力链中的消费弹性将显著高于多数工业金属。

第二，PCB板级焊接是锡在AI算力中的绝对主战场。

PCB板级焊接占AI用锡的85–92%；若从增量口径看，PCB电镀与SMT贴片贡献占比可超过97%。一座万卡级AI算力中心仅PCB焊锡需求就达2.5–3.2吨，而供配电环节占比不足1%。锡在算力链中的角色本质上是"连接"而非"传输"——焊料是锡的唯一身份，也是其需求韧性的根本来源。

第三，单位耗锡曲线短期上行、中期平台、远期存在结构性替代风险，但替代路径的覆盖面有限。

 2025–2027年是单耗快速上行期（PCB层数↑、HBM堆叠↑、光模块速率↑），2028–2029年进入平台期（Scale-Up架构锁定单机柜用锡），2030年后混合键合可能在先进封装环节（占AI用锡5–12%）形成局部替代，但占绝对份额的板级SMT焊接（约97%）无替代路径。

第四，锡材品种间分化显著。

锡膏（50–55%）受益于PCB面积扩张和层数增加，属于"量增型"品种；BGA高纯锡球（15–20%）受益于芯片封装密度提升和6N溢价，属于"量价齐升型"品种；预成型锡片和锡阳极属于"跟随型"品种。在AI算力投资周期中，锡膏和BGA锡球是最具弹性的品类。

综合来看，锡在"算力金属"叙事中的地位被市场系统性低估。当算力基建的硬件需求已被充分定价时，锡作为"算力焊料"——从服务器主板到芯片封装再到光模块互联——几乎覆盖了AI硬件每一个关键环节的互连需求，其价值重估才刚刚开始。
