【SMM分析】一篇看懂发电侧全家福——电从哪儿来的？

上一篇文章我们把电力系统比作一张电的物流网，那么这篇文章我们即将聚焦于整个网络的开端——发电侧。一起来看一看发电厂是如何工作的？

发电侧的"两代人"——传统电力系统 vs 新型电力系统

文接上篇，发电侧是整个电力系统的生产部门，但近几年这个部门正在经历一场前所未有的大换血。

传统电力系统：中央厨房的“大锅饭”

在传统电力系统里，最主要的发电方式是火电、水电、核电这老三样。

它们具有传统电力系统发电侧的共同特点：

可控：不仅能决定发不发电，连发多少、发多大功率都能精准调节。

稳定：只要燃料够、水量足，就能24小时连续发电。

集中式：中央厨房统一出餐，少数几个大型发电厂就能覆盖大片区域的用电需求，效率高、管理也方便。

这碗中央厨房做出的大锅饭喂活了我们的现代文明。

在这 "中央厨房" 里，掌勺的老大哥就是火电。

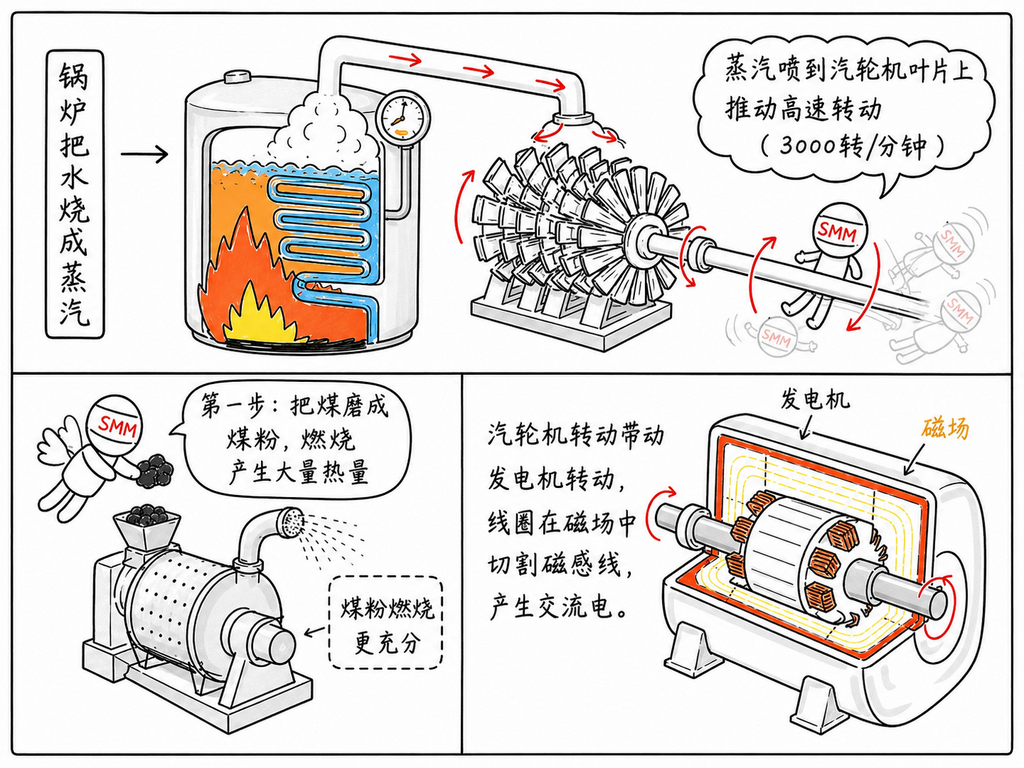

火电的原理说穿了就是 "烧开水"—— 你没听错，和你家烧开水差不多，只不过规模大了亿点点。

具体步骤是这样的：

Tips：特别提醒，3000转/分钟的旋转杆只有smm信息小人可以触碰！！人类误触了会导致自己的身体零件发生缺失，所以不要轻易尝试！！

火电为什么这么 "稳"？因为整个过程全是可控的：煤烧多烧少可以调整，蒸汽量多少可以通过供氧量和供水量调整。想发多少电，就能发多少电。

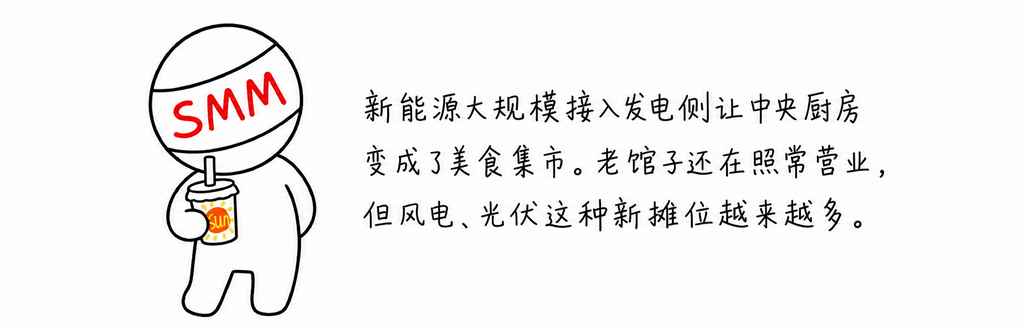

新型电力系统：美食集市的 "百家饭"

这也带来了个新问题：它们不看时刻表，全看天。你没法命令风什么时候吹、太阳什么时候出来，这就带来了新型电力系统发电侧最大的变化：从 "可控" 变成了 "不可控"，从 "单一" 变成了 "多元"。

而这 "美食集市" 里，增长最快、最受关注的新摊主，就是光伏。

和火电的 "烧开水" 完全不同，光伏发电没有任何旋转部件，也不需要燃料。它靠的是一种听着很玄、其实很简单的效应 ——光生伏特效应。别被名字吓到，我们一步步拆开来讲。

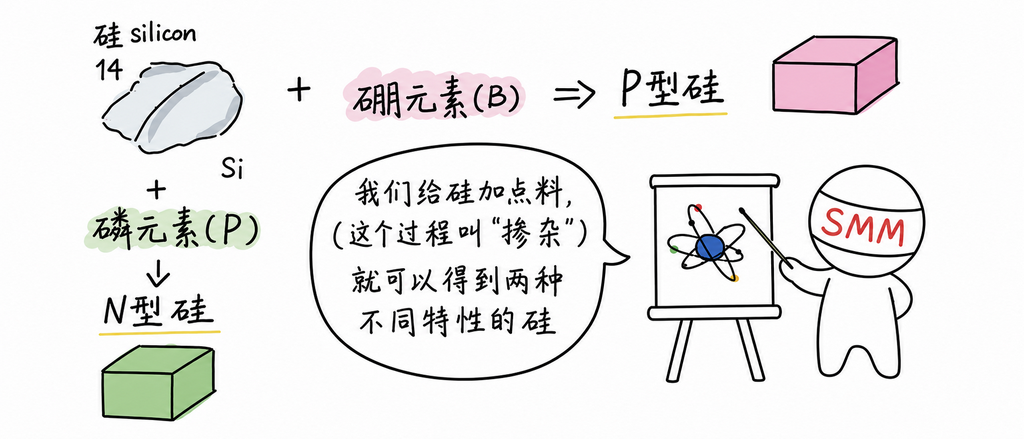

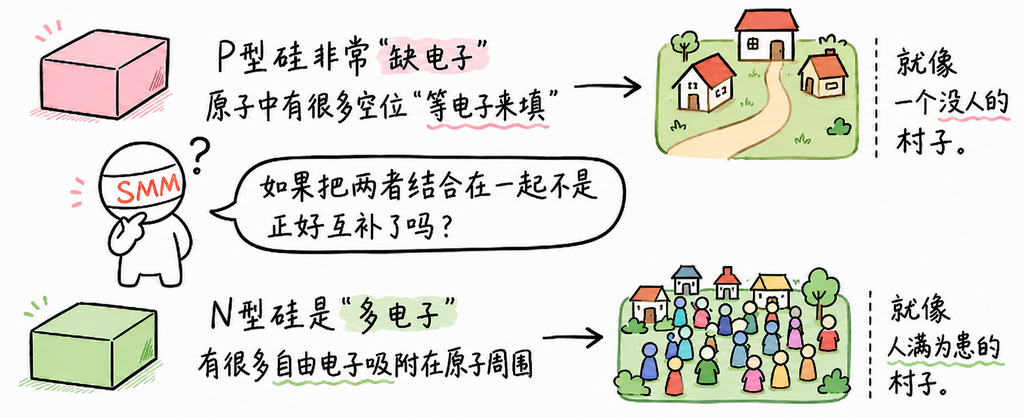

光伏板的核心材料是硅—— 地球上第二多的元素。硅是一种半导体材料。什么意思呢？它有时候导电，有时候不导电，全看你怎么"调教"。

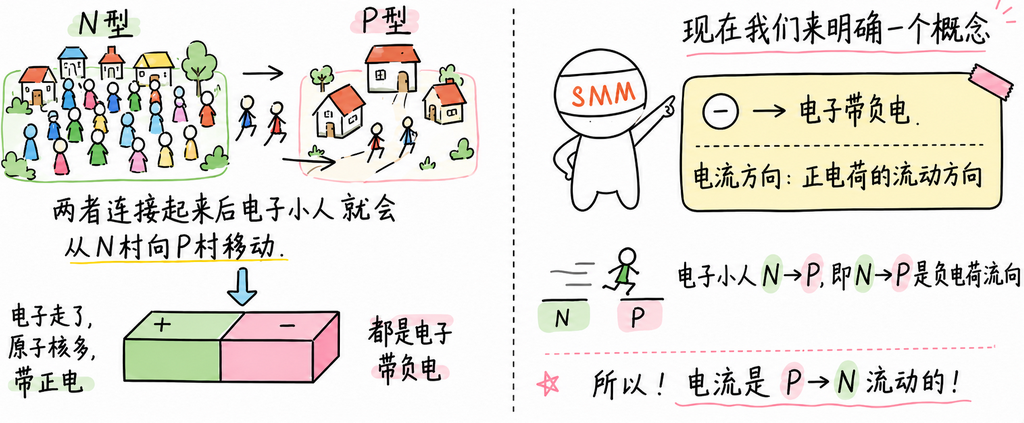

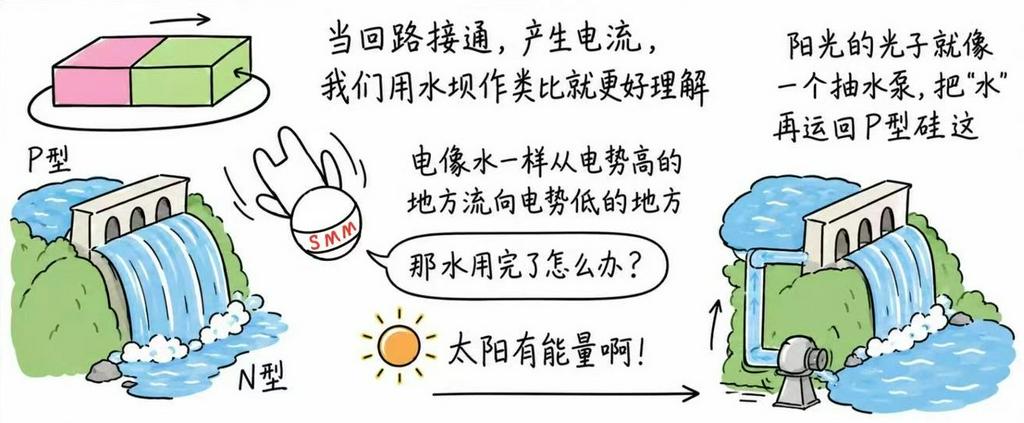

只要有光，这个循环就不会停，电就源源不断地发出来了。这就是光生伏特效应：光直接变成电，没有中间环节，没有旋转部件，没有噪音，安安静静就把电发了。但这里有个关键点：光伏发出来的电，是直流电。

什么是直流电？——就是电流方向不变的电（电流方向永远是从P流向N），比如手机电池里的电就是直流电。

而我们电网里用的是什么电？是交流电（电流方向不断变化的电），每秒来回变50次。

这就麻烦了，光伏发的是直流电，电网要的是交流电，对不上啊。怎么办？

那就智能靠逆变器了。逆变器就是一个 "翻译官"—— 把光伏发出来的直流电，转换成电网能用的交流电，然后才能并网。

别小看这个 "翻译官"，它可是光伏并网的关键设备。那逆变器又是如何工作的？

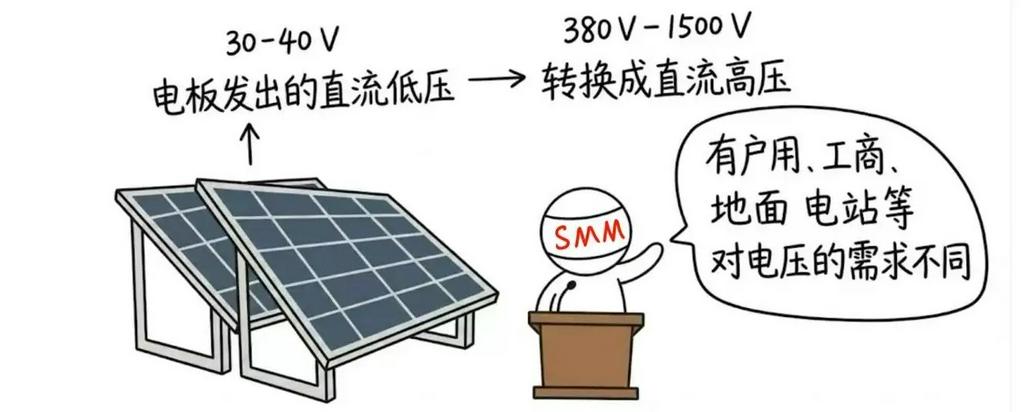

第一步：进行DC-DC直流升压

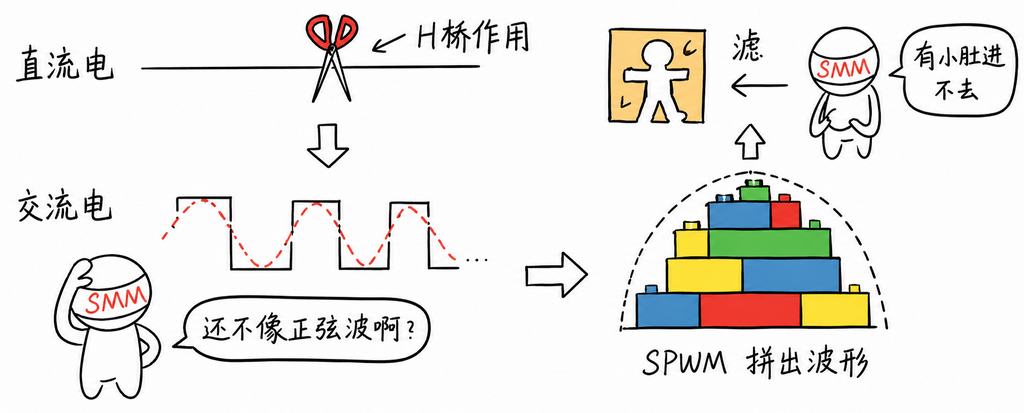

第二步：H 桥逆变

H桥逆变是通过四个电源开关来让直流变成方波，我们把这个过程的作用看成一把剪刀，把直流电流剪开，就很好理解了。

但等等，方方正正的方波可不能直接并网，电网要的是光滑的正弦波。怎么办？

第三步：SPWM 调制（正弦脉宽调制）

名字听着很玄，其实原理很简单：用一系列宽窄不同的脉冲，"拼" 出正弦波的形状。

就像你用乐高积木拼一个弧形：每一块积木都是方的，但只要按照弧线的规律排列，远看就是一条光滑的曲线。SPWM 就是用 "方的脉冲" 拼出 "圆的正弦波"。顺便一提乐高拼的是空间形状，但SPWM 拼的是时间上的波形。

第四步：LC 滤波

SPWM 拼出来的波，虽然 "平均" 是正弦波，但仔细看还是有很多高频 "毛刺"—— 毕竟本质上还是一串方脉冲嘛。这些高频成分可不能带到电网里，不然会产生谐波污染，影响其他设备。怎么办？上 LC 滤波器。

LC 滤波器是什么？就是一个电感（L）+ 一个电容（C），组合在一起就成了一个 "频率筛子"。大的颗粒（低频正弦波）能过去，小的灰尘（高频毛刺）被筛掉了。经过 LC 滤波之后，那些高频 "毛刺" 就被滤掉了，输出的就是一条光滑、干净、和电网基本一样的正弦波了。

而且，正是因为有了逆变器，光伏给电网带来了一些新的挑战

光伏视角：发电侧的"新变量"带来了哪些挑战？

挑战一：系统稳定性——"惯量"去哪儿了？

Q1：为什么传统电网的频率能稳稳保持在50赫兹？

答案可能出乎你的意料：因为那些发电机都很重。火电、水电的发电机，都是几百吨重的大铁坨子，以每分钟3000转的速度高速旋转。这些旋转的质量，自带一种惯性，专业上叫转动惯量。什么意思呢？就是当用电负荷突然增加、发电机转速开始下降时，这些旋转的大铁坨子会"帮一把"，靠惯性继续旋转，释放出动能，延缓频率下降。反过来，如果负荷突然减少，转速上升，惯性也会帮着"刹车"。就像一辆大卡车，虽然启动慢，但跑起来之后很稳，不容易停下来。这就是传统电网稳定的秘密：大量同步发电机的转动惯量，给电网提供了缓冲垫。

Q2：那光伏的惯量呢？

光伏没有旋转部件，它是通过逆变器并网的。它没有转动惯量。

光伏占比越高，电网里的"大铁坨子"就越少，转动惯量就越小，频率就越容易波动。

打个比方：

传统电网像一辆满载的大卡车，稳是稳，但不灵活。高比例光伏的电网像一辆轻量化的跑车，灵活是灵活，但容易"飘"当电网发生故障（比如某条线路跳闸），传统电网靠惯量就能给调度员留出一点反应时间。但高比例光伏的电网，惯量小，频率可能"嗖"一下就掉下去了，根本来不及反应。这就是系统稳定性问题：光伏越多，电网越"脆"。

挑战二：电压稳定性——"无功"谁来提供？

除了频率稳定，还有一个问题：电压稳定。电网里的电，不光有"有功功率"（真正做功的电，比如点灯、做饭），还有"无功功率"（用来维持电压的电，看不见摸不着，但必不可少）。传统的同步发电机（火电、水电），既能发有功，也能发无功，而且调节很方便。

但光伏逆变器呢？

早期的光伏逆变器，主要功能就是" 把直 流变交流"，无功支撑能力很弱。虽然现在新型逆变器也能提供无功了，但和同步发电机比，还是有差距。光伏占比高了之后，电网里的无功电源变少了，电压就容易不稳定，尤其是在故障情况下，电压可能"掉"得很快，甚至引发"电压崩溃"。

挑战三：谐波问题——"干净"的电变"脏"了？

还有一个容易被忽略的问题：谐波。

什么是谐波？简单说就是：理想的交流电应该是完美的正弦波，但实际的波形可能会有"毛刺"和"变形"，这些变形的部分就是谐波。

谐波多了，电就"脏"了——会影响用电设备的正常工作，增加损耗，甚至引发故障。我们前面将的光伏逆变器是电力电子装置，它在"翻译"的过程中，不可避免地还会产生一些谐波。虽然现代逆变器已经做得很好了，但和同步发电机（例如火电机组）比，谐波还是要多一些。光伏装得越多，谐波问题就越突出。

出于篇幅原因，挑战四：消纳问题+挑战五：调峰问题可以直接移步《一篇读懂电力系统到底是什么？——电的物流网》了解哦

写在最后

回到开头那个问题：电从哪儿来？

电，来自一个个由发动机组成的电力系统的发电侧。而光伏，作为增长最快的间歇性电源，正在深刻改变这个系统。它带来了清洁、带来了低碳，也带来了新的挑战。

理解了发电侧的"全家福"，你才能真正看懂：为什么储能这么火？为什么要建全国统一电力市场？为什么"双碳"目标不只是装光伏这么简单？

因为电力系统是一张网，牵一发而动全身。

下一篇，我们接着聊：输电途中的秘密武器到底是什么？

关注我们，一起从光伏视角，看懂新型电力系统，了解能源转型的大棋局。
