【SMM分析】一篇看懂超特高压和柔性直流——输电途中的秘密武器

超高压和特高压

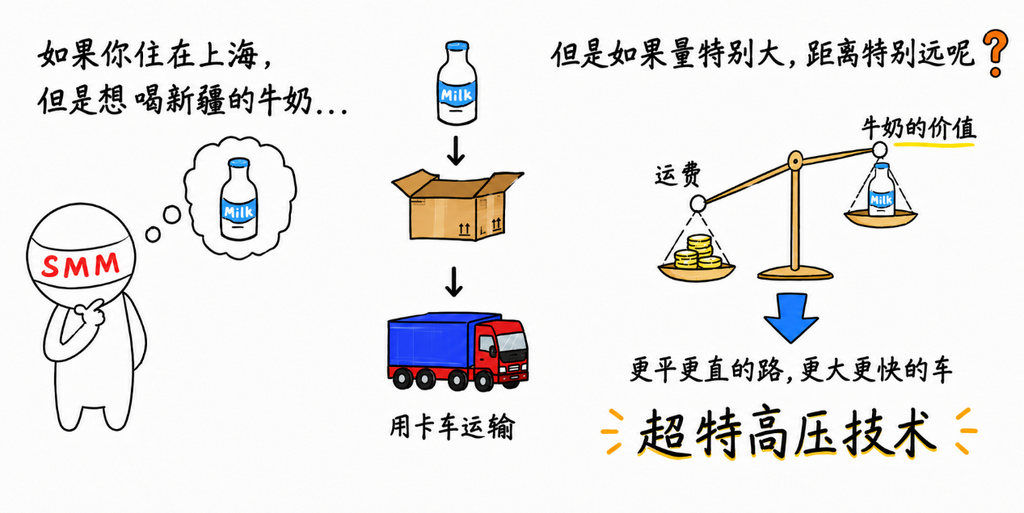

Q1：我们为什么一定要喝“新疆牛奶”？

答案藏在中国地图里——能源在西北，负荷在东部。西北戈壁的光伏板、风机源源不断地产出绿电，本地却消纳不了；东部沿海城市灯火通明，却苦于没有发电资源。为了平衡一下我国的资源和发展问题，超特高压这一条“电力高速路”变得必不可缺

Q2：我还们需要理解一件事：电为什么会 "半路没了"？

电在电线里跑是有损耗的。电线有电阻，电流经过电阻会发热，电能就变成热能跑掉了，这就是损耗。距离越远、电线越长，电阻越大，损耗就越多。关键是，损耗多少跟电流大小的平方成正比。电流从1变成10，损耗就从1变成了100。所以电流变大了，电还没送到地方，就全变成热量散掉了。

Q3：那怎么降损耗？

根据这个正比关系，我们就可以知道，要降损，必须要降低电流，这里有个基本关系式：

P(总功率)=U(电压)×I(电流)

要送的电量（总功率）是固定的，电压越高，需要的电流就越小。电压从1升到10，电流降到 0.1，损耗就降到0.01。电压越高，电流越小，路上损耗越少，电才能送得远、送得多。

Q4：超高也和特高压有什么不同？不都是升压吗？

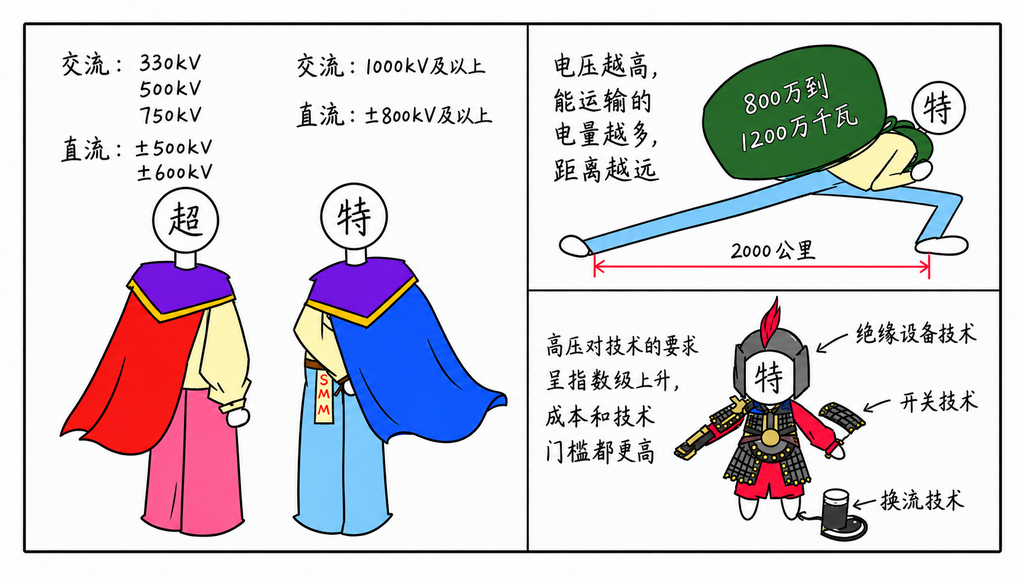

超高压和特高压，本质上是按电压高低划分的两个等级。电压越高，能输送的电量就越大、送得也越远。

在实际应用中，超高压更多承担省内和区域电网的骨干网架功能，而特高压则是跨区域、远距离大容量输电的主力，比如把西北的光伏风电送到几千公里外的中东部负荷中心，靠的就是特高压。

Q5：超特高压中交流和直流都有吗？

当然，那么什么时候用交流、什么时候用直流呢？

交流电就像普通公路：沿途随时能上下客，路过的城镇都能接电用，适合给一片区域供电。而直流电就像高铁直达：跑得远、拉得多、耗电少，中间不停靠，最适合把西北戈壁的风光电一口气送到两千公里外的中东部。

正是靠着超特高压技术，中国建成了全球规模最大、技术最先进的特高压输电网络，在±800 千伏、±1100千伏直流和1000千伏交流领域均处于世界领先地位。

柔性直流到底是什么

先从传统直流的 "痛点" 说起。要理解柔性直流，得先知道传统直流有啥毛病。传统直流（也叫 LCC-HVDC，电流源换流器型直流），它的核心部件是晶闸管。晶闸管这玩意儿有个特点：你只能控制它什么时候 "开"，控制不了它什么时候 "关"。什么意思呢？打个比方：你家马桶的冲水按钮，就是晶闸管。你按一下按钮（给晶闸管一个"开门"信号），然后水就哗哗冲下去（晶闸管导通了，电流在流）。这个时候如果你想中途让它停下的话就可以发现，再按按钮没用，它一旦冲起来就停不了。只有等水箱里的水彻底放光了才会停下来。晶闸管就是这么个东西：给个信号就开，开了之后信号就没用了，必须等电流自己降到零，它才关。

柔性直流（也叫 VSC-HVDC，电压源换流器型直流），它的核心部件换成了IGBT。一种全控型电力电子器件。开通和关断，全都能控制。把"半控"替换成"全控，就是柔性直流中"柔"的根本来源。晶闸管和IGBT都是作为开关出现在变流站的，你可能会问：直流电是直的，IGBT就是个开关，开关一开一关，怎么就能"变"出交流电来？这里有个我们在前文仔细解释过的关键技术，叫PWM调制。IGBT不仅可以控制开和关，还可以控制输出电压的大小、频率和相位。

全控 + PWM，就是柔性直流 "柔" 的全部秘密。而这两个特点组合在一起，释放出了传统直流想都不敢想的超能力。

说了这么多技术，终于到重点了——为什么光伏、风电这些新能源，跟柔性直流简直是 "天作之合"？

第一，给新能源波动"减震"。光伏靠太阳，风电靠风，新能源发电具有极强的波动性。这些波动如果直接涌进电网，就像一个人血压忽高忽低，时间长了电网要"中风"的——电压不稳、频率波动，严重的还会跳闸。而柔性直流可以依靠换流站里的直流电容当"缓冲蓄水池"，新能源出力突变时先充放电顶上，IGBT再逐步调节输送功率，把秒级的剧烈跳动变成平缓的斜坡，让波动变得"温柔"了，电网就扛得住了。

第二，把分散的新能源"织"成一张网。新能源的分布天生就是"去中心化"的——这里一个电站，那里一个基地，分散得很。传统的"点对点"直流，一条线只能连两端，建多了线路交错、调度复杂。而且不同新能源基地的出力曲线不一样，有的午间大发（光伏），有的夜间出力高（风电），如果能把它们"拼"在一起输送，互补效应非常好。多端柔性直流可以把多个新能源基地、多个负荷中心挂在同一张直流网上。就像城市地铁网，多条线路交汇，乘客可以在任意站点上下车。国内最典型的例子就是张北柔性直流电网工程：它把张家口的风电、光伏、抽水蓄能连在一张四端直流网上，实现了新能源的"打捆"外送，让北京冬奥会用上了 100% 的绿电，这在传统直流时代是不可想象的。

第三，在海上"造"一个电网给风机用。海上风电离陆地远，海面上没有电网，而风机本身需要一个稳定的电压和频率参考才能正常工作。柔性直流利用直流侧的电容短暂供电，通过内部成千上万个 IGBT 开关的精确配合，主动输出一段标准的正弦波电压——频率稳稳卡在 50 赫兹，电压稳稳保持在额定值，波形跟真实电网几乎一模一样。风机接上去一测：嗯，电压对、频率对、波形也对，以为自己连的就是陆地电网，照常启动、照常发电，根本不知道背后是个柔性直流模拟出来的"假电网"。风机发出来的交流电再代替直流侧电容供电，同时将发出来的电运输出去。整个过程里，柔性直流既是"电网模拟器"，又是"交直流转换器"，一个站把两件事都干了。现在全球海上风电柔直工程，输送距离动辄上百公里、容量百万千瓦级。没有柔性直流，远海风电根本没法独立运转。

但是同样的柔性直流也存在很大的问题。

IGBT本身就比晶闸管贵得多，而且柔性直流换流站里 IGBT 是成百上千个串联起来用的。再加上复杂的控制保护系统、大量的储能电容，一座柔性直流换流站的造价通常比同容量传统直流高 20%~40%。

IGBT 开关频率高，开关损耗也大。传统LCC直流的换流损耗大约是0.6%~0.8%，而柔性直流（特别是早期）损耗在1.2%~2%左右。MMC技术普及后损耗有所下降，但整体还是高于传统直流。

柔性直流在遇到直流拉弧的问题时刹不住车。直流线路正常运行时，就像一根憋满了高压水的水管——电压±800kV，能量巨大。一旦某处短路，相当于水管突然爆了，储存在线路里的电能瞬间释放，故障电流几毫秒内就冲到几十千安，比闪电还猛。更要命的是两个 "刹不住"：

第一，电流没有 "喘气" 的机会。交流电每秒50次过零点的时候，电弧都要 "断气" 一下，容易灭。直流电是一条平直线，永远不经过零点，电弧一旦拉起来，就像瀑布决了口，源源不断地往下冲，根本不会自己停。

第二，IGBT 关了也白关。每个 IGBT 旁边都并联着一个"续流二极管"——这玩意儿像个单向阀门，正常工作时用来给电流提供通路。但直流短路时，这个二极管会自动导通，电流从二极管里哗哗流过。你把 IGBT 闭锁了也没用，二极管不受控，它该导通还是导通，电流照样绕过去。故障电流又大、又猛、又灭不了，几毫秒就能把导线烧熔、把设备炸坏。

说了这么多缺点，你可能会问：既然柔性直流又贵、又费电、故障还难处理，为什么还要大力发展？

答案很简单：在新能源并网这个战场上，它的不可替代性远远盖过了这些短板。传统直流再便宜、再省电，碰到海上风电、碰到多源互联，它直接干不了——不是做得好不好的问题，是能不能做的问题。柔性直流虽然贵，但它是目前唯一能把这些场景"搞定"的技术方案。而且这些缺点大多在逐步被攻克：IGBT 成本在下降、MMC 拓扑在优化损耗、高压直流断路器和全桥拓扑在推进故障处理。技术的迭代，从来都是先用起来，再慢慢变好。

写在最后

回到最初的问题：为什么要喝"新疆牛奶"？

因为对光伏行业来说，好东西在远方，得有路才能运过来。这条路，就是特高压 + 柔性直流。

没有特高压，西北戈壁上一望无际的光伏板，发出来的电送不出去，只能"晒太阳"，建得再多也是摆设。特高压解决的是"送得出"：用几千公里的银线，把西北的阳光和海风，搬到中东部的负荷中心。但光"送得出"还不够，还得"送得稳"。柔性直流的"柔"，柔在控制灵活、适应性强，正是这份"柔"，撑起了新能源并网的"刚"——让飘忽不定的风光电变得可控、可送、可用。从"马桶按钮"到"智能开关"，看起来只是换了个器件，背后却是整个电力系统从"传统能源主导"向"新能源主导"转型的底层技术支撑。一个负责"跑得快、拉得多"，一个负责"跑得稳、调得灵"。特高压搭骨架，柔性直流通血脉，两者搭配，才让高比例新能源并网从"不可能"变成"正在发生"。

今天，从张北的柔直电网到陇电入浙的两端柔直特高压，从宁夏湖南的 "沙戈荒" 通道到青海海南州的光储柔直一体化，中国正在用这两项技术，把一片片荒漠变成能源基地，把一缕缕阳光变成千家万户的灯火。这不仅是输电技术的胜利，更是光伏乃至整个新能源行业的"基础设施红利"。路修好了，车才能跑起来；电网强了，光伏才能真正成为主力能源。

下一篇，我们接着聊：一个个变电站到底是干什么的？

关注我们，一起从光伏视角，看懂新型电力系统，了解能源转型的大棋局。
