【SMM分析】一篇看懂并网“旅程”——输变电技术

上一篇我们聊了输电途中的"秘密武器"，它们相当于电网里的"高铁列车"，负责把西北的风光电千里迢迢送到东部。但你有没有想过一个问题：电从光伏板出来的时候只有30多伏，跟你家电动车电池差不多，可是我们上文聊的超特高压的单位可都是千伏啊，那这些光伏发出的电到底是怎么"坐上高铁"的？

答案就是变电。光伏板发的电不能直接并网，电压太低、形态不对，得经过变电站一级级升压最后才能并入电网。而电网里那些大大小小的变电站，干的就是这件事——把电压升上去、降下来，把电汇集起来、分配出去。这篇我们就来拆解这套流程：电压为什么要分那么多等级？电到底是怎么"爬楼梯"升上去的？变电站除了变压还在干什么？

电压的等级序列

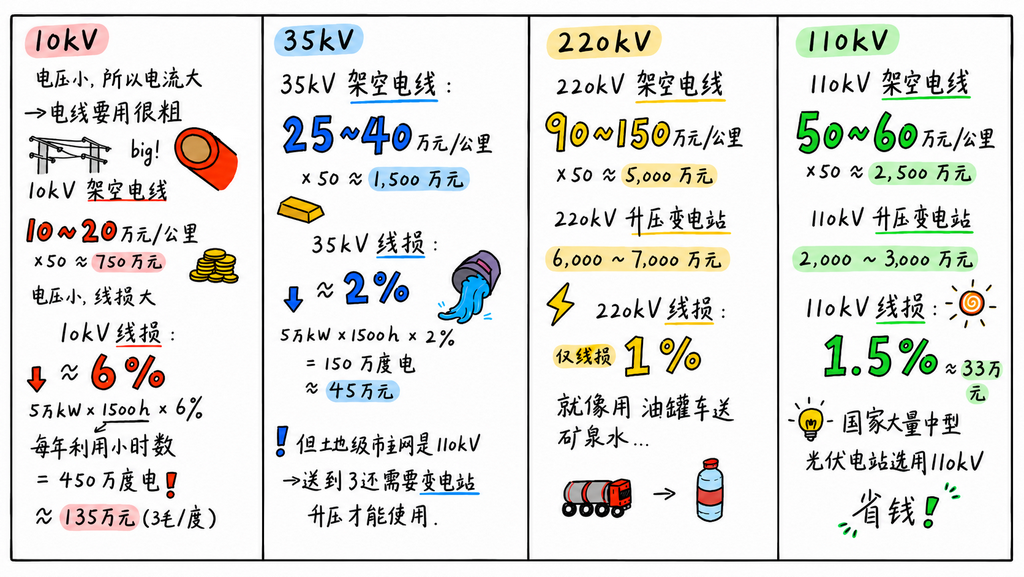

电网的电压等级不是拍脑袋定的，而是用钱算出来的。

数据来源：国家发改委、国家能源局、电力规划设计总院、各省电力公司；部分数据参考国内光伏电站升压站EPC招标中标价格区间、国家电网一流供电企业考核标准、各省实际基准价估算得来。

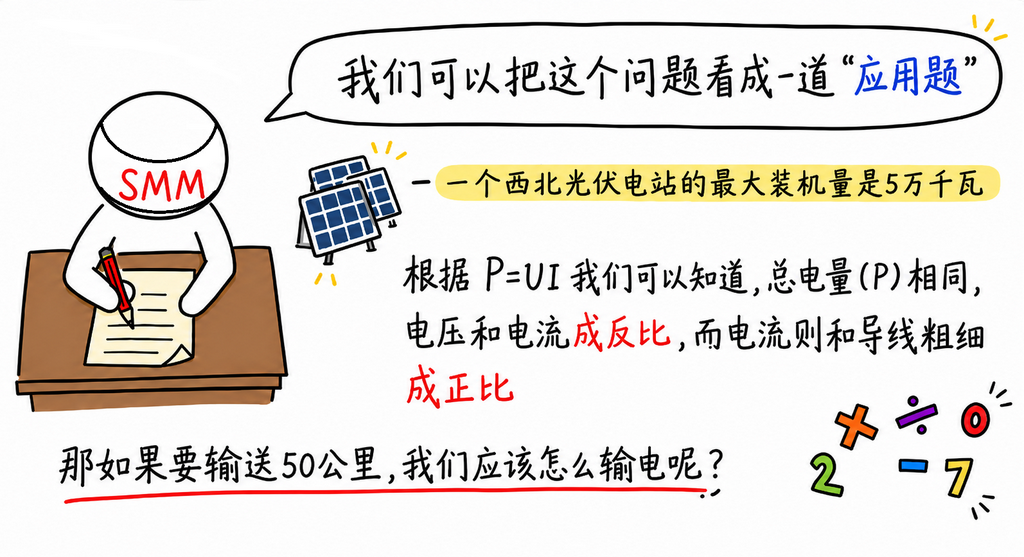

说白了，电压等级就是一道选择题：电压低了，设备便宜但丢电多；电压高了，丢电少但设备贵，每一级电压都有一个最划算的输送距离和容量。光伏电站大多建在远离城市的戈壁荒山上，所以几乎都要配升压站，至于升到多少，就是把这笔账重新算一遍。

电是怎么从光伏板并到电网的？

Q1：变压器是怎么升压的？

你可以想象两个紧紧咬合的齿轮：一个小齿轮，一个大齿轮。小齿轮用手快速转动，大齿轮被带着慢慢转，但大齿轮的力气比小齿轮大得多——转速降了，力矩升了，传递的总动力没变。变压器就是电力世界里的 "齿轮组"。变压器里有两组线圈绕在同一块铁芯上，电压比等于圈数比，电流比反过来。初级10圈、次级100圈，电压就翻10倍，电流就降到十分之一——就像齿轮组，转速和力矩成反比，传递的总功率不变。这就是变压器能升压的全部秘密，没有任何花哨的东西。

Q2：光伏电站里为什么要分四级升压、而不是一步到位？

我们跟着电走一遍，就知道每一步都不得不存在的理由了。

第一级：组件串联，把电压"叠"起来。一片光伏组件在阳光下只能产生30多伏电压，相当于你家电动车的一组锂电池。这个电压太低了，连逆变器的"启动门槛"都够不着。那怎么办？串联。

Q3：串联为什么能升压？

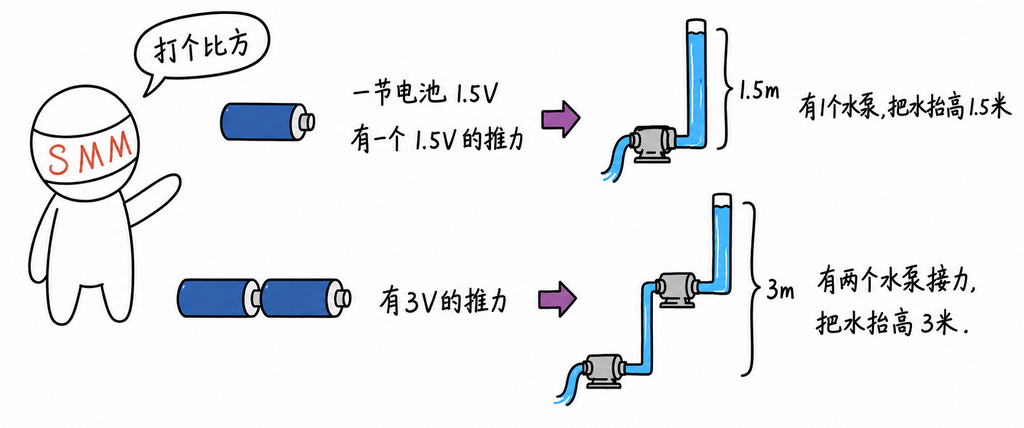

光伏组件也是一样，每片都是一个小"电压泵"，把电子往前推30多伏，20多片用导线首尾相连串起来，就是20多个泵接力，电压叠加到700到800伏。

Q4：为什么偏偏是20片左右？

因为逆变器有一个"最佳工作电压区间"，一般在600到1000伏之间。串少了电压不够，逆变器启动不了或者效率极低；串多了电压超标，超过逆变器的耐压上限，会烧坏内部元件。所以工程师会根据当地温度计算——温度高时组件电压会降，温度低时会升，要保证一年四季都落在逆变器的舒适区间里，最后算出来大概就是20到24片一串。

第二级：逆变器，把直流电"翻译"成交流电。组件串出来的700多伏是直流电，但电网里跑的是50赫兹的交流电，方向每秒来回变100次。（有关逆变器的"翻译"作用相关内容可移步发电侧全家福进一步了解）逆变器的核心任务是把电从直流变成交流，同时把输出电压稳定在380伏。这一步之后，电的"性格"终于跟电网一致了，但380伏还是太低，送不了远。

第三级：箱变，就地升到35千伏。十几台逆变器的380伏电汇到一起，接到旁边一个叫"箱式变压器"的铁箱子里。箱变就放在光伏阵列中间的空地上，一个箱变管一个片区，覆盖一两百亩地。它里面就是一台变压器，把380伏一步升到35千伏，体积只有集装箱那么大。

Q5：为什么必须在这儿升？

因为380伏的电流太大了。拿一台500千瓦的逆变器算，380伏时电流大约760安培，这么大的电流，需要胳膊那么粗的铜电缆，而且电缆发热严重，拉个几百米，损耗就能吃掉好几个百分点的发电量。但升到35千伏之后呢？同样500千瓦，电流只有8安培左右，一根手指粗的电缆就够了，损耗几乎可以忽略。这就是"就地升压"的意义：光伏板铺得太散，几平方公里的场地上有几百台逆变器，如果都用380伏拉到总站，电缆比铜柱子还粗，钱花不起、损耗也扛不住。所以在每个片区放一个便宜的箱变，就近把电压升上去，再用细电缆把电汇集到总站——这一步省下来的电缆钱和线损钱，比箱变本身的投资多得多。

第四级：主变，最后一跳升到110千伏。全场几十个箱变输出的35千伏电，通过电缆汇集到电站角落的升压站，接到一台叫"主变压器"的大家伙上。主变是整个电站里最大、最贵的电气设备，有一间小房子那么大，里面灌满了绝缘油用来散热和绝缘。它把35千伏一步升到110千伏，这是最后一道升压。

为什么不在箱变里直接升到110千伏？因为110千伏的变压器绝缘要求高、体积大、价格贵，要是每个片区都放一台110千伏变压器，全场几十台，成本能翻好几番。先用便宜的35千伏箱变把电分散升上来、集中到一起，再用一台大主变统一升到110千伏——这个逻辑跟一开始讲的选择题一样。

第五级：并网，跟电网"对个表"。主变出来的110千伏电送到并网点，这里有一台并网柜，里面是大型开关和保护设备。并网不是把两根线一拧就行，光伏的电必须跟电网的电在三个维度上完全对齐：电压大小要一致，频率必须都是50赫兹，连交流电的"相位"都得严丝合缝。然后开关一合，电就正式进了大网。如果哪天电网出了故障，并网柜里的保护装置会在毫秒级内跳开，把光伏电站跟电网断开，防止电站反送电流伤到抢修的人。

从30伏到110千伏，电压翻了3000多倍，分了四级才走完。每一级都不是多余的，少了哪一级，要么技术上做不到，要么经济上不划算。

变电站的作用

变电站干的事说穿了就三件。

第一件是变压。这是变电站最核心的功能，靠的就是前面讲的变压器。电从发电厂出来，走高压线路送到各个城市，到了变电站就要"分流"，一部分继续往更远的地方送，一部分降成中压送到各个区县，再降到低压送到你家。一升一降之间，电就能既送得远，又用得安全。

第二件是分流和汇集。就像火车站，四面八方的列车进站，乘客换乘后再去往各自的目的地。没有变电站，电就只能一条道走到黑，没法灵活调配。

第三件是保护和控制。变电站里有大量开关设备，正常时用来切换线路、调整运行方式，出故障时能在毫秒内自动跳闸，把有问题的线路切掉，不让故障蔓延到整个电网。

光伏电站里的升压站，就是一座"精简版变电站"。它跟公用变电站的作用是类似的，都是电网里变换电压、控制流向的节点。

写在最后

回到光伏的视角，这篇文章讲的其实就是一件事：光伏发的电，是怎么"走"进电网的？

而变电技术，就是让这趟"旅程"成为可能的核心。它把分散在戈壁荒山上的光伏电力汇集起来、升成高压，跨越几百公里送到负荷中心；它在电网的各个节点实时调节电压，让波动的风光电能平稳地并入大网；它通过变电站的开关和保护装置，在毫秒级隔离故障，让高比例新能源的电网依然能安全运行。

可以说，在新型电力系统这个有机生命体中，发电是心脏、输电是骨骼、变电是关节，新能源装机规模能做多大、能送多远、能有多稳，很大程度上取决于变电技术这个节点跟不跟得上。

下一篇，我们接着聊：新型电力系统中的神经网络——配电网。

关注我们，一起从光伏视角，看懂新型电力系统，了解能源转型的大棋局。
